贝加莱X20系列指示灯接线说明 > 模拟输入模块

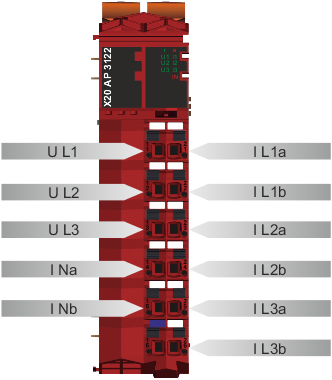

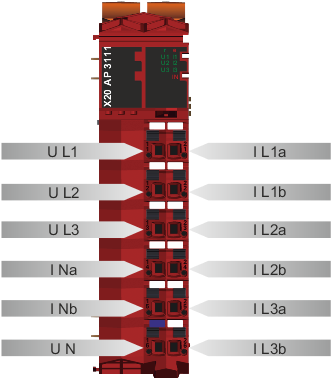

X20(c)AP31xx

电源监控

这些模块分别测量三相中的每一相以及所有相的有功功率、无功功率和视在功率。每相的功耗也被单独和全部记录下来。此外，模块还提供 3 相电压和电流的 RMS 值。在测量电流时，还可以检测和监测通过中性导体的电流值。电源频率和三相（电流和电压）的相位角的测量完成了功率测量数据。

能源管理

模块上的集成功能详细映射了机器的即时功率需求并记录其总功耗。对于用户，所有相关数据都已准备好并在过程映像中可用。

测量高达 31 次谐波的电流和电压的能力使得 RMS 值的记录精度高于一般情况。这使模块能够轻松应对不规则的正弦曲线，并使其非常适合可再生能源应用。例如，在这些类型的应用中，能够在 45 到65 Hz之间以0.01 Hz的分辨率准确测量频率是一个很大的优势。通常，这些模块适用于 1 相、2 相或 3 相网络。

特征

•根据电流和电压计算 RMS 值

•计算有功、无功和视在功率

•相位检测

•测量各个阶段并计算累积值

•可选测量通过中性导体的电流

•高精度计算频率和谐波

•NetTime 时间戳：读取测量值组的时刻

读出时刻的 NetTime 时间戳

对于许多应用，不仅测量值很重要，读出一组测量值的准确时刻也很重要。该模块为此配备了 NetTime 时间戳功能，可为记录的位置和触发时间提供时间戳，精度为微秒。

时间戳功能基于同步定时器。如果发生时间戳事件，模块会立即保存当前的 NetTime。在相应的数据传输到 CPU 后，包括这个精确时刻，如果需要，CPU 可以使用自己的 NetTime（或系统时间）评估数据。
