X20(c)AP31xx

世界上有许多不同的电网配置。本节将介绍几个典型的连接示例。

注意！

由于缺乏接地，X20AP31x2 模块可能无法与网络配置 B、D 和 F 一起使用。

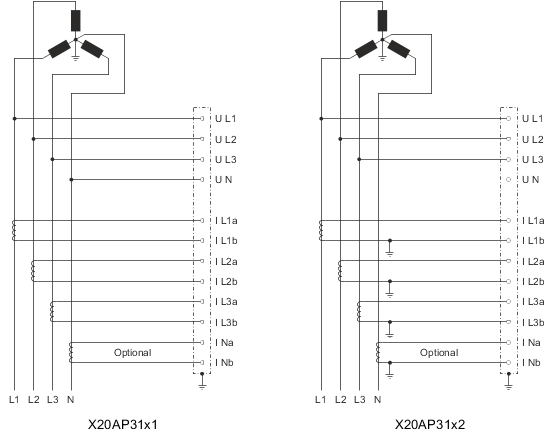

连接示例 1 - 网络 A

此示例涉及具有接地中性导体和可选故障电流检测的 3 元件、3 相、4 线星形测量。

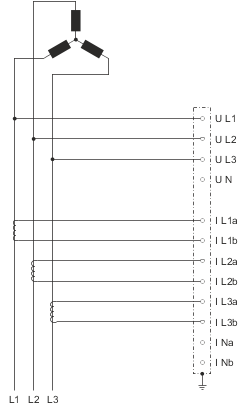

连接示例 2 - 网络 B

此示例涉及 3 元件、3 相、3 线星形测量。

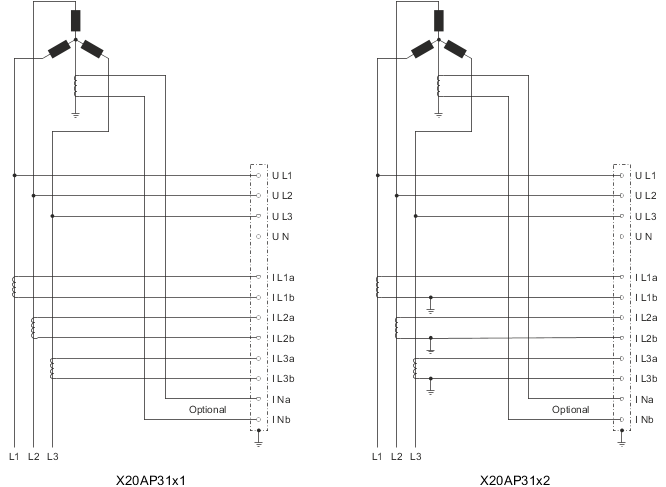

连接示例 3 - 网络 C

此示例涉及具有接地中性导体和可选故障电流检测的 3 元件、3 相、3 线星形测量。

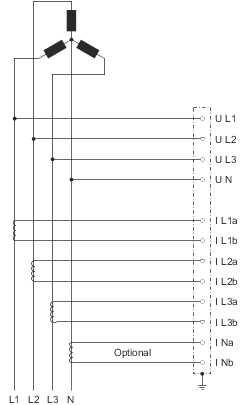

连接示例 4 - 网络 D

此示例涉及带有可选故障电流检测的 3 元件、3 相、4 线星形测量。

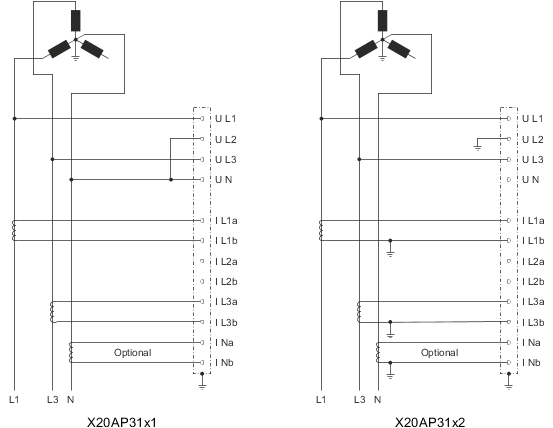

连接示例 5 - 网络 E

此示例涉及具有接地中性导体的 2 元件、2 相、3 线星形测量。

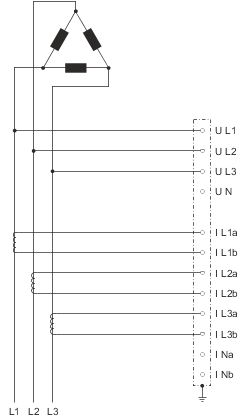

连接示例 6 - 网络 F

此示例涉及 3 元件、3 相、3 线增量测量。

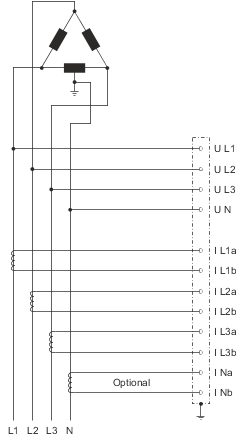

连接示例 7 - 网络 G

此示例涉及带接地星形点的 3 元件、3 相、4 线、三角形测量。

信息：

不允许超过数据表中规定的最大电压值！
