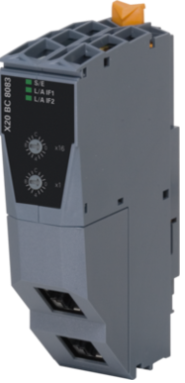

总线控制器可将 X2X Link I/O 节点连接到 POWERLINK。X2X Link 周期还可以 1:1 同步运行，或使用预分频器与 POWERLINK 同步运行。
POWERLINK 是具有硬实时特性的快速以太网标准协议。POWERLINK 标准化小组 (EPSG) 确保该标准保持开放并不断发展。www.ethernet-powerlink.org。
左侧扩展的总线模块除总线控制器外，最多可连接 2 个集线器扩展模块。每个扩展模块配备 2 个 RJ45 连接。这意味着一个基本设备最多可提供 6 个集线器连接。
•电源连接
•通过现场总线进行 I/O 配置和固件更新
•集成集线器，实现高效布线
•最多 2 个集线器扩展模块插槽
•2x/4x/6x 快速以太网集线器
注意
将总线控制器与 X20HB1881 和 X20HB2881 光纤电缆连接器一起使用。
•X20BC8083：硬件版本 G0 至 I0（包括 I0
•X20cBC8083：硬件版本 G0 至 I0（含 I0）的所有版本
在极少数情况下，固件更新或重新连接总线控制器可能会导致无法建立与所连接 X20HB 模块的连接。
可以通过重启（断电）总线控制器或重新连接（热插拔） X20HB 模块来解决这个问题。
将总线控制器与其他 X20HB 模块组合使用不会导致任何问题。
