根据总线基座的不同，最多可在总线控制器左侧安装 2 个集线器扩展模块：

集线器扩展模块 X20HB2880 可与总线控制器连接，并配有 2 个 RJ45 接口，这意味着最多可提供 6 个集线器端口。

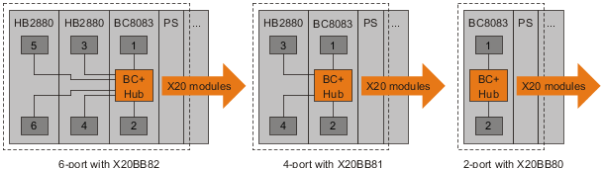

图集线器端口编号

使用 DNA 时，必须在 AS 软件中的 "Hub port on predecessor "下指定所需的集线器端口编号。
