根据总线基座的不同，控制器配有 RS232 或 RS485 接口。

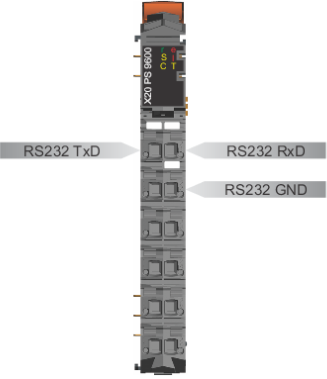

RS232 接口 (IF1)

与总线基座 X20BBx2 或 X20BBx7 连接时，控制器配有 RS232 接口。非隔离式 RS232 接口设计为在线接口，用于与编程设备通信。信号的端子连接位于电源模块上。

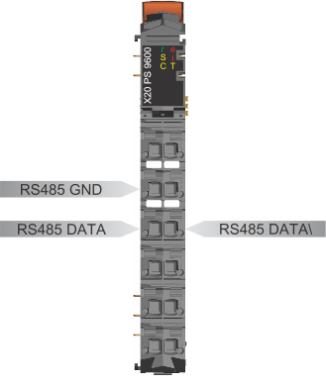

RS485 接口 (IF1)

与总线基座 X20BBx3 连接时，控制器配有 RS485 接口。信号的端子连接位于供电模块上。
