X20(c)CP041x、X20CP0420 和 X20CP048x - 数据表 V2.21

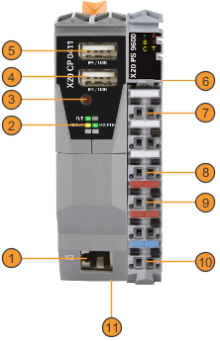

X20CP0410 和 X20CP0411
IF2 - 以太网 |
2 |
LED 状态指示灯 |
|
3 |
重置按钮 |
4 |
IF4 - USB |
5 |
IF5 - USB |
6 |
IF6 - X2X 链路 |
7 |
IF1 - RS232 接口（配备 X20BB52 或 X20BB57） |
8 |
IF1 - RS485 接口（配备 X20BB53） IF7 - CAN 总线（配备 X20BB57） |
9 |
+24 V 输入/输出 |
10 |
接地 |
11 |
终端电阻开关： •RS485 接口（带 X20BB53） •CAN 总线（带 X20BB57） |
- |
- |

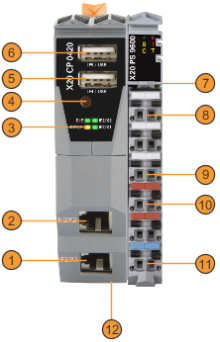

X20CP0420
IF2/X1 - 以太网 |
2 |
IF2/X2 - 以太网 |
|
3 |
LED 状态指示灯 |
4 |
复位按钮 |
5 |
IF4 - USB |
6 |
IF5 - USB |
7 |
IF6 - X2X 链接 |
8 |
IF1 - RS232 接口（配备 X20BB52 或 X20BB57） |
9 |
IF1 - RS485 接口（配备 X20BB53） IF7 - CAN 总线（配备 X20BB57） |
10 |
+24 V 输入/输出 |
11 |
接地 |
12 |
终端电阻开关： •RS485 接口（带 X20BB53） •CAN 总线（带 X20BB57） |

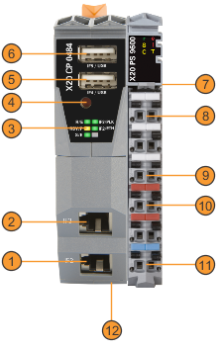

X20CP0482、X20CP0483、X20CP0484 和 X20CP0484-1
IF2 - 以太网 |
2 |
IF3 - 电力链路 |
|
3 |
LED 状态指示灯 |
4 |
重置按钮 |
5 |
IF4 - USB |
6 |
IF5 - USB |
7 |
IF6 - X2X 链接 |
8 |
IF1 - RS232 接口（配备 X20BBx2 或 X20BBx7） |
9 |
IF1 - RS485 接口（配备 X20BBx3） IF7 - CAN 总线（配备 X20BBx7） |
10 |
+24 V 输入/输出 |
11 |
接地 |
12 |
终端电阻开关： •RS485 接口（带 X20BBx3） •CAN 总线（带 X20BBx7） |
