X20AI1744
•该模块适用于 4 线和 6 线应变计称重传感器。模块应用的概念需要在测量系统中进行补偿。这种补偿消除了测量电路中的绝对不确定性，例如元件容差、有效桥电压或零点偏移。测量精度是指绝对（补偿）值，它只会随着工作温度的变化而变化。 •1个全桥应变计输入 •数据输出速率可配置为 2.5 Hz 至 7.5 kHz •特殊操作模式（同步模式和多次采样）

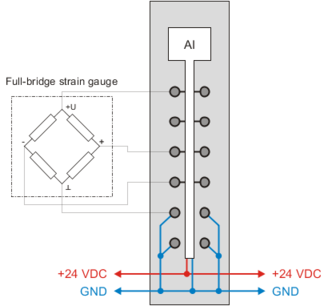

4 线连接的全桥应变计

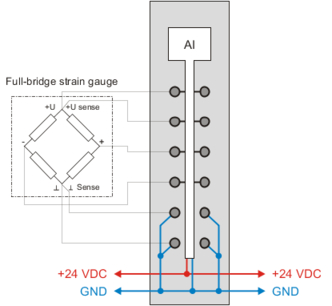

6 线连接的全桥应变计

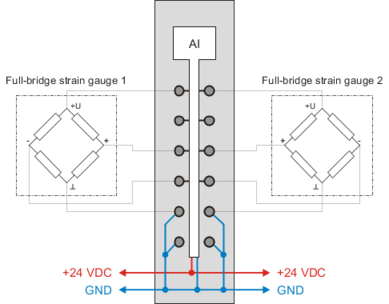

2 个全桥应变计的并联（4 线连接） |
|
<< 点击显示目录 >> 主页 贝加莱X20系列指示灯接线说明 > 模拟输入模块 > X20AI1744,1744-3,1744-10 > X20AI1744 |
X20AI1744
•该模块适用于 4 线和 6 线应变计称重传感器。模块应用的概念需要在测量系统中进行补偿。这种补偿消除了测量电路中的绝对不确定性，例如元件容差、有效桥电压或零点偏移。测量精度是指绝对（补偿）值，它只会随着工作温度的变化而变化。 •1个全桥应变计输入 •数据输出速率可配置为 2.5 Hz 至 7.5 kHz •特殊操作模式（同步模式和多次采样）
4 线连接的全桥应变计
6 线连接的全桥应变计
2 个全桥应变计的并联（4 线连接） |
