贝加莱X20系列指示灯接线说明 > 模拟输入模块 > X20AI1744,1744-3,1744-10

X20AI1744-10

•该模块适用于 4 线和 6 线应变计称重传感器。模块应用的概念需要在测量系统中进行补偿。这种补偿消除了测量电路中的绝对不确定性，例如元件容差、有效桥电压或零点偏移。测量精度是指绝对（补偿）值，它只会随着工作温度的变化而变化。

•1个全桥应变计输入

•桥电压 10 VDC

•数据输出速率可配置为 0.1 Hz 至 7.5 kHz

•特殊操作模式（同步模式和多次采样）

•可配置的过滤级别

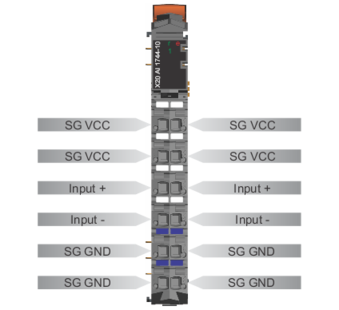

PLC-X20系列_模拟输入模块_1.X20AI1744,1744-3,1744-10_1.产品简介_X20AI1744-10_files_image001

PLC-X20系列_模拟输入模块_1.X20AI1744,1744-3,1744-10_1.产品简介_X20AI1744-10_files_image002

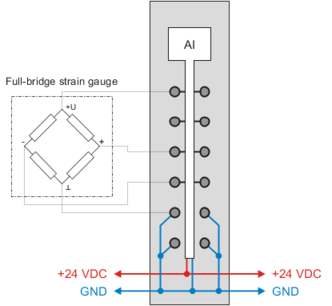

4 线连接的全桥应变计

PLC-X20系列_模拟输入模块_1.X20AI1744,1744-3,1744-10_1.产品简介_X20AI1744-10_files_image003

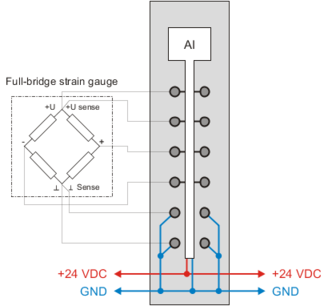

6 线连接的全桥应变计

PLC-X20系列_模拟输入模块_1.X20AI1744,1744-3,1744-10_1.产品简介_X20AI1744-10_files_image004

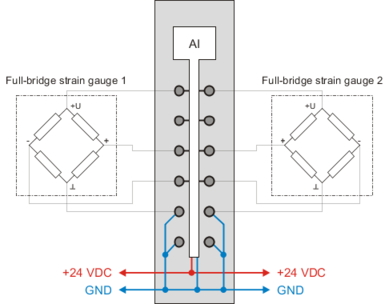

2 个全桥应变计的并联（4 线连接）
