使用两个 X20HB2880 或 X20HB2881 可以同时记录网络中两个位置的数据。 仅 分析 T1 和 T3 的数据。

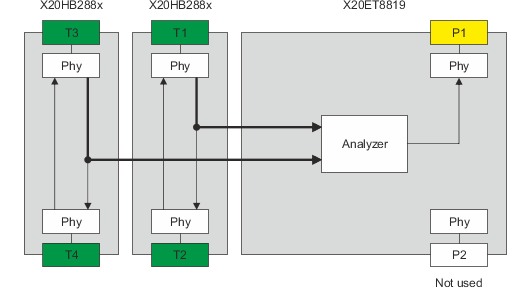

图 硬件配置图 3a
应用示例 1 显示两个集线器同时记录的数据。

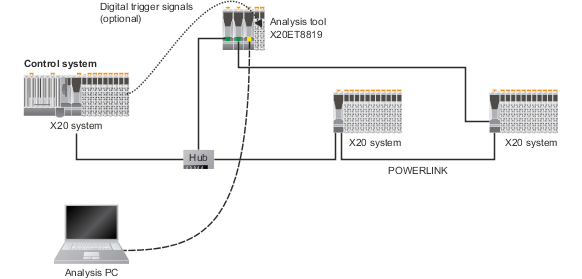

图 硬件配置 3 的应用示例 1，通过集线器连接
两个集线器扩展模块也可以串联插入网络中。需要注意的是，这种情况下每次只能单向记录数据。

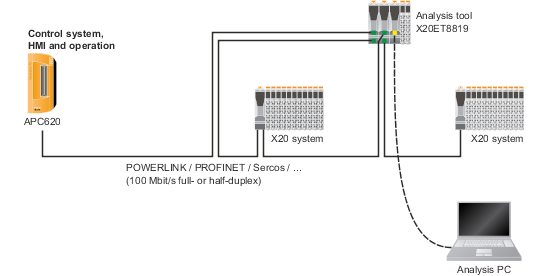

图 硬件配置 3 的应用示例 2，直线连接
|
