使用 X20HB2880 或 X20HB2881 扩展以太网分析工具，甚至可以记录全双工线路。本例中 分析的是端口 T1 和 T2 。
注意：
这种硬件配置只允许使用所需的 X20HB288x 模块。第二个 X20HB288x 模块将产生不同的行为（见 硬件配置 3）。

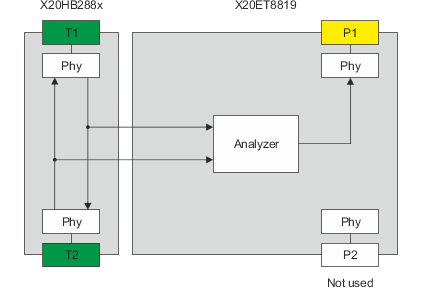

图 硬件配置 2 的示意图

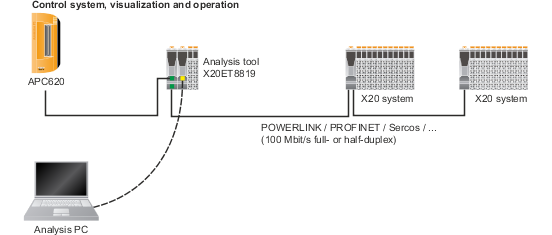

图： 硬件配置 2 的应用示例
|
<< 点击显示目录 >> 主页 贝加莱X20系列指示灯接线说明 > 集线器模块 > X20ET8819 > 硬件配置 > 硬件配置 2 |
使用 X20HB2880 或 X20HB2881 扩展以太网分析工具，甚至可以记录全双工线路。本例中 分析的是端口 T1 和 T2 。
注意：
这种硬件配置只允许使用所需的 X20HB288x 模块。第二个 X20HB288x 模块将产生不同的行为（见 硬件配置 3）。
图 硬件配置 2 的示意图
图： 硬件配置 2 的应用示例
