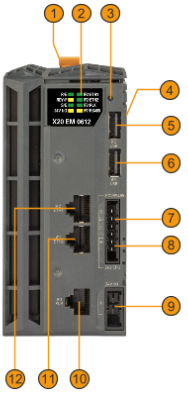

1

顶帽导轨闩

2

LED 状态指示灯

3

复位和操作模式按钮

4

IF6 - X2X 链接

5

IF4 - USB

6

IF5 - USB

7

IF7 - RS485

8

控制器和 X2X 链接电源

9

I/O 电源

10

if3 - 电源链路

11

IF2/ETH2 - 以太网

12

IF2/ETH1 - 以太网

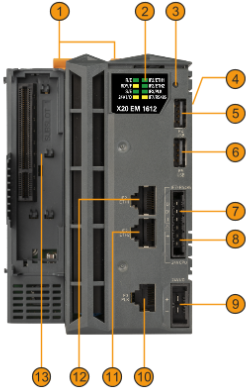

1

顶帽导轨闩锁

2

LED 状态指示灯

3

复位和操作模式按钮

4

IF6 - X2X 链接

5

IF4 - USB

6

IF5 - USB

7

IF7 - RS485

8

控制器和 X2X 链接电源

9

I/O 电源

10

if3 - 电源链路

11

IF2/ETH2 - 以太网

12

IF2/ETH1 - 以太网

13

接口模块插槽

-

-
