控制器中已集成了一个电源装置。它配有控制器、X2X Link 和内部 I/O 电源。总线电源和内部 I/O 电源相互绝缘。
控制器和 X2X Link 电源 - 引脚分配
控制器和 X2X Link 电源的端子连接到 6 针端子板上。
控制器和 X2X Link 电源
|
针脚分布
|
6 针公头多点连接器
|
端子
|
说明
|
5
|
+
|
+24 伏直流
|
6
|
-
|
接地
|
|
I/O 电源 - 引脚分布
I/O 电源的端子连接到 2 针端子板上。
I/O 电源
|
引脚
|
2 针公头多点连接器
|
端子
|
说明
|
1
|
+
|
+24 伏直流
|
2
|
-
|
接地
|
|

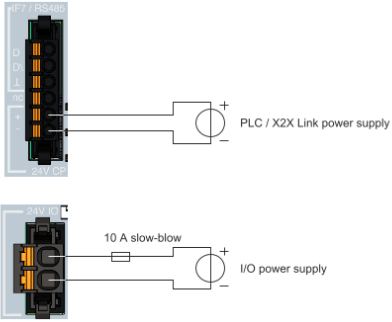

连接示例
