X20IF10G3-1：
接口模块配备了 EtherAAT 接口。这使得贝加莱系统（I/O 模块、POWERLINK 等）可以连接到其他制造商的系统，并可以快速轻松地双向传输数据。
接口模块可以在 X20 CPU 或可扩展的 POWERLINK 总线控制器 X20BC1083 中运行。

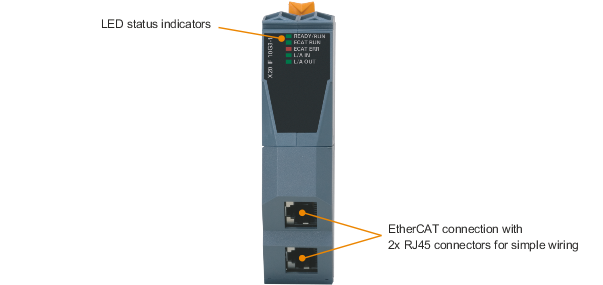

该接口配备 2 个 RJ45 连接。两种连接都形成一个集成开关。这使得实现菊花链布线变得容易。
•EtherCAT 从站
•用于高效布线的集成开关
在可扩展的 X20BC1083 POIERLINK 总线控制器中使用：
如果此模块连接到可扩展的 POWERLINK 总线控制器，则循环数据量被 POWERLINK 帧限制为每个方向（输入和输出）1488 字节。
当使用多个 X20IF10xx-1 接口或其他带有 POWERLINK 总线控制器的 X2X 模块时，1488 字节在所有连接的模块之间分配。
请务必注意以下事项，以便使用总线控制器无问题地操作 nttX 模块：
总线控制器需要最低版本 ≥ E0。
netX 模块只能在 POWERLINK V2 设置下运行。不允许使用 V1。
通过 SDO 访问总线控制器上的 POWERLINK 对象 0x1011/1，netX 固件和总线控制器上存储的配置不会被重置。它们只能通过再次访问来覆盖。这会影响对象 0x20C0 和 0x20C8，子索引 92 到 95。
LED说明
