X20(c)AI2438

•该模块配备 2 个电流测量输入，具有 16 位数字转换器分辨率。它支持用于数据传输、参数配置和诊断的 HART 通信标准。

•每个电流测量输入都有自己的传感器电源。带有各自传感器电源的两个通道彼此电气隔离。用户可以在 4 到20 mA和 0 到25 mA的两个测量范围之间进行选择。

•2 个模拟电流测量输入

•集成 HART 协议

•支持 HART 变量

•电气隔离的模拟通道

•电隔离传感器电源

•16 位数字转换器分辨率

•NetTime 时间戳：测量时刻，HART 镜像

测量的 NetTime 时间戳

对于许多应用，不仅测量值很重要，测量的准确时间也很重要。该模块为此配备了 NetTime 时间戳功能，可为记录的位置和触发时间提供时间戳，精度为微秒。

时间戳功能基于同步定时器。如果发生时间戳事件，模块会立即保存当前的 NetTime。在将相应数据（包括该精确时间）传输到 CPU 后，如有必要，CPU 可以使用自己的 NetTime（或系统时间）评估数据。

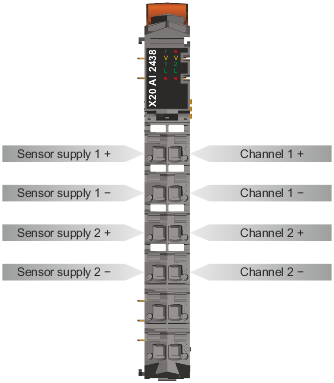

PLC-X20系列_模拟输入模块_4.X20(c)AI2438_1.产品简介_X20(c)AI2438_files_image001

PLC-X20系列_模拟输入模块_4.X20(c)AI2438_1.产品简介_X20(c)AI2438_files_image002

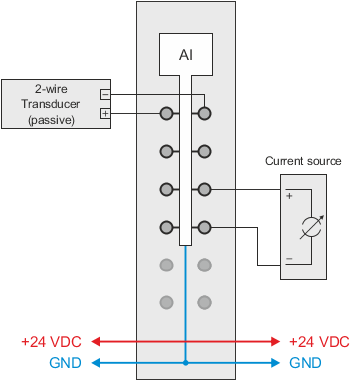

2线连接

PLC-X20系列_模拟输入模块_4.X20(c)AI2438_1.产品简介_X20(c)AI2438_files_image004

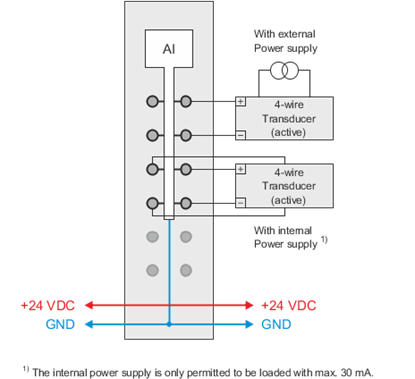

4线连接

LED说明

其他信息链接
