X20AI2636



•该模块配备 2 个具有 16 位数字转换器分辨率的输入。可以使用不同的端子在电流和电压信号之间进行选择。使用过采样功能，每个通道最多可以记录 16 个模拟值。

•该模块设计用于 X20 6 针接线端子。如果需要（例如出于物料原因），也可以使用 12 针端子块。

•2 个模拟输入

•整个模块的电流或电压信号配置

•16 位数字转换器分辨率

•所有输入的最短转换时间为 40 µs

•整个模块的转换时间可以以 0.02 µs 为步长进行配置。

•整个模块每个 X2X 链接周期最多 14 个样本（16 位）

•过采样：每个通道最多 16 个模拟值（内部）

•X2X 链接周期最后一次转换的时间戳

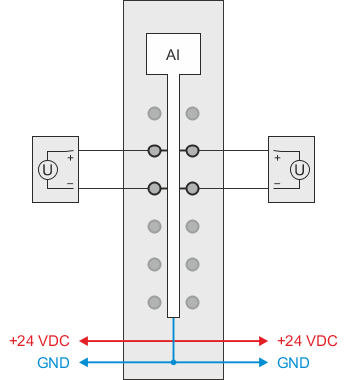

电压测量

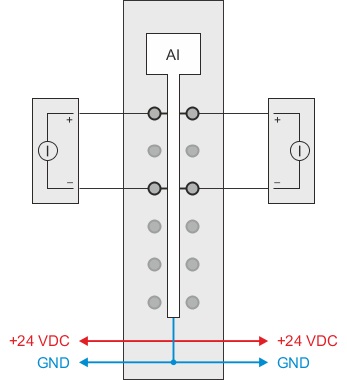

电流测量



LED说明

•LED 状态指示灯
