在使用两个 X20HB2885 集线器模块运行总线控制器时，可使用两个 X20 电源模块轻松实现系统冗余供电电压。

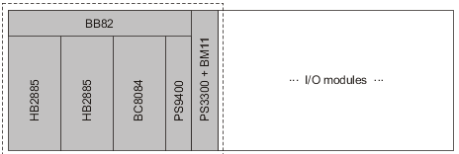

冗余供电电压的硬件配置

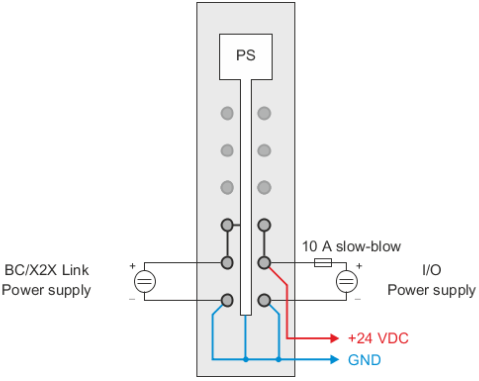

X20PS9400
电源模块 X20PS9400 的连接方式如常。
|
1) |
为总线控制器或 X2X 链路电源供电 |
|
2) |
I/O 电源供电 |
|
3) |
保险丝，10 A 慢熔断 |

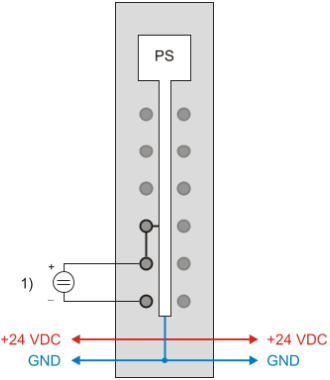

X20PS3300
电源模块 X20PS3300 与总线模块 X20BM11 一起运行。仅连接总线控制器/X2X Link 电源。无法连接冗余 I/O 电源。通过使用总线模块 X20BM11，可将电源模块 X20PS9400 的 I/O 电源连接至 I/O 模块。
|
1) |
总线控制器或 X2X Link 电源的供电 |
