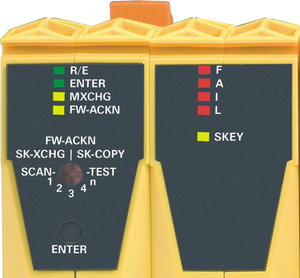

LED

颜色

状态

描述

R/E

关闭

启动阶段

绿

长亮

应用程序找到并执行

闪烁

应用程序存在但未执行（在 SafeDESIGNER 的下载对话框中，未选择“自动启动”或在引导阶段，即未正确配置网络上所有必需的安全模块。）

橙

长亮

调试模式下的 SafeDESIGNER

闪烁

SafeDESIGNER 处于调试模式，应用程序停止

快速闪烁

在 SafeKEY 上找不到应用程序

ENTER

绿

长亮

缺少授权

1 次闪烁 0.8 秒

确认输入正确

闪烁 (1 Hz) 5 秒

操作错误

MXCHG

橙

关闭

模块配置OK

检测到更换 1 个模块

检测到更换 2 个模块

检测到更换 3 个模块

检测到更换 4 个模块

检测到更换超过 4 个模块

检测到缺少模块

FW-ACKN

橙色

关闭

固件配置OK

闪烁

固件已更新

长亮

SafeKEY 被替换

ENTER

MXCHG

FW-ACKN

绿

橙

橙

运行顺序

执行模块扫描

或启动阶段

FAIL

红

x = 亮

X = 很亮

四个“FAIL”LED 指示启动状态，一旦系统运行，它们指示整个模块的一般故障安全状态。

“FI”和“AL”交替闪烁

SafeDESIGNER 处于运行 - 调试模式

SKEY

橙

关闭

无法访问 SafeKEY

闪烁

已连接 SafeKEY
