LED "S/E"

描述

绿

红

关闭

长亮

界面处于错误模式（以太网帧错误、网络冲突次数增加等）。

注意：

设备打开后会立即显示几次红色闪烁信号。这是正常现象。

闪烁

长亮

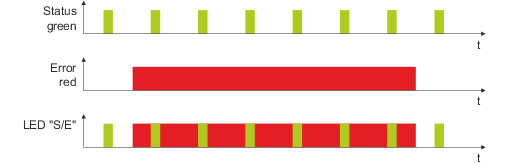

如果在以下模式下发生错误，则绿色 LED 会在红色 LED 上闪烁：

PRE_OPERATIONAL_1

PRE_LPERATIONAL_2

READY_TO_OPERATE

LED "S/E"

描述

绿

红

关闭

关闭

模式：NOT_ACTIVE

界面要么处于模式NOT_ACTIVE，要么存在以下模式之一或错误：

・设备已关闭。

・该设备处于启动阶段。

・在Automation Studio中，界面或设备配置不正确。

・界面或设备损坏。

管理节点 （MN）

网络被监测为POWERLINK帧。如果在配置的时间窗口内未接收帧（超时），接口立即进入模式PRE_OPERATIONAL_1。

但是，如果在时间过去之前检测到 POWERLINK 通信，则 MN 不会启动。

控制节点 （CN）

网络被监测为POWERLINK帧。如果在配置的时间窗口内未接收帧（超时），接口立即进入模式BASIC_ETHERNET。但是，如果在时间过去之前检测到 POWERLINK 通信，则界面将立即进入模式PRE_OPERATIONAL_1。

闪烁

（约10 赫兹）

关闭

模式：BASIC_ETHERNET

界面处于模式BASIC_ETHERNET。接口以以太网模式运行。

管理节点 （MN）

此模式只能通过重置控制器退出。

控制节点 （CN）

如果在此模式下检测到 POWERLINK 通信，则接口将进入模式PRE_OPORATIONAL_1。

单闪

（约1 Hz）

关闭

模式：PRE_OPERATIONAL_1

界面处于模式PRE_OPERATIONAL_1。

管理节点 （MN）

MN 处于"减少循环"模式。CN 在此模式下进行配置。

循环通信尚未进行。

控制节点 （CN）

CN 可在此模式下由 MN 配置。CN等到它收到一个SoC帧，然后切换到模式PRE_OPERATIONAL_2。

长亮

控制节点 （CN）

如果红色 LED 在此模式下亮起，则意味着 MN 失效。

双闪

（约1 Hz）

关闭

模式：PRE_OPERATIONAL_2

界面处于模式PRE_OPERITIONAL_2。

管理节点 （MN）

MN 启动循环通信（尚未评估循环输入数据）。

CN 在此模式下进行配置。

控制节点 （CN）

CN 可在此模式下由 MN 配置。然后一个指令会将模式切换到READY_TO_OPERATE。

长亮

控制节点 （CN）

如果红色 LED 在此模式下亮起，则意味着 MN 失效。

三闪

（约1 赫兹）

关闭

模式：READY_TO_OPERATE

界面处于模式READY_TO_OPERATE。

管理节点 （MN）

循环和异步通信。收到的 PDO 数据被忽略。

控制节点 （CN）

CN 的配置已完成。正常的循环和异步通信。传输的 PDO 数据对应于 PDO 映射。但是，尚未评估循环数据。

长亮

控制节点 （CN）

如果红色 LED 在此模式下亮起，则意味着 MN 失效。

长亮

关闭

模式：OPERATIONAL

接口处于模式OPERATIONAL状态。PDO 映射是活跃的，循环数据是经过评估的。

闪烁

（约2.5 赫兹）

关闭

模式：STOPPED

界面处于模式STOPPED状态。

管理节点 （MN）

此模式不会发生在 MN 上。

控制节点 （CN）

输出数据没有被输出，也没有提供输入数据。此模式只能通过 MN 的相应命令进入和退出。
