LED

状态

描述

所有 LED 熄灭

模块没电

模块未通电。

模块状态：绿色 LED

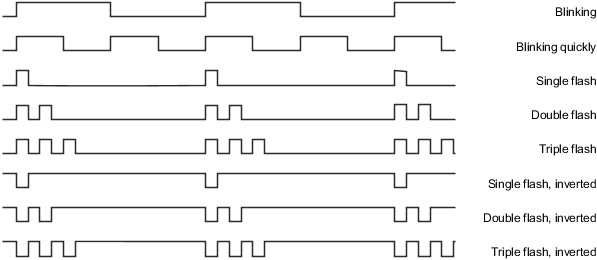

单闪

（红色 LED = 关闭）

RESET模式

没有与 X2X Link 主站的连接，或者 X2X Link 主站尚未运行。

某些模块在固件更新期间也处于单闪模式。

未配置

模块连接在总线接收器 X20BR7300 后面，但未配置。2)

单闪

（红色 LED = 亮起）

固件无效

固件无效：固件更新中断时发生。

一旦 X2X Link 主站再次激活，固件就会重新加载。但是，仅当模块也接入到配置中时才会加载它。

双闪

BOOT模式

（带有通讯的RESET模式）

固件升级。固件更新通常仅在更换模块后或在项目更新期间将新固件加载到主 CPU 后发生一次。

根据配置，固件更新可能需要几分钟时间。

未配置

模块连接在总线接收器 X20BR7300 后面，但未配置。2)

闪烁

PREOPERATIONAL模式

为其他模块（或根本没有）配置槽位的模块仍处于 PREOPERATIONAL 模式。

可能的错误：

・连接的模块不正确或未配置插槽

・带有节点编号开关的总线模块的插槽编号不正确

快速闪烁

SYNC模式

模块与 X2X Link 网络同步

长亮

RUN模式

没有错误

错误状态：红色 LED（绿色 LED = 亮起）

关闭

一切还好

长亮

致命错误

模块不可能继续正常运行。可能的错误：

・电源超出警告范围

・工作温度超出允许范围

对致命错误的监控并未集成到所有模块中。

单闪或闪烁

I/O通道错误

一个或多个 I/O 通道上存在错误或警告。

指示模块上的哪个通道错误取决于模块，并且可以通过相应的模块描述来确定。

双闪

系统错误

模块中发生系统错误。错误原因取决于模块，可以通过相应的模块描述来确定。

三闪

I/O 错误和系统错误

I/O 错误和系统错误同时发生。

反单闪1)

致命错误和 I/O 错误

致命错误和 I/O 错误同时发生。

反双闪1)

致命错误和系统错误

致命错误和系统错误同时发生。

反三闪1)

致命错误、I/O 错误和系统错误

致命错误、I/O 错误和系统错误同时发生。

1)

仅在监视致命错误的模块上。

2)

闪烁行为（单闪或双闪）取决于所使用的 X20 模块。
