X20DO8323



X20DO8323



•该模块是一个电气隔离的 8 通道数字量输出模块。它可以配置为高侧或低侧或推/拉输出，用于控制 12 至 24 VDC 直流电机。

•8个数字输出

•高边或低边连接

•推/拉 输出

•1 线连接

•集成输出保护

PLC-X20系列_数字输出模块_7.X20DO8323,8331,8332,8332-1_1.产品简介_X20DO8323_files_image002

PLC-X20系列_数字输出模块_7.X20DO8323,8331,8332,8332-1_1.产品简介_X20DO8323_files_image004

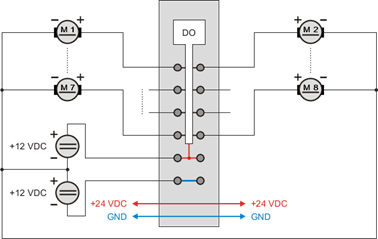

半桥输出

PLC-X20系列_数字输出模块_7.X20DO8323,8331,8332,8332-1_1.产品简介_X20DO8323_files_image006

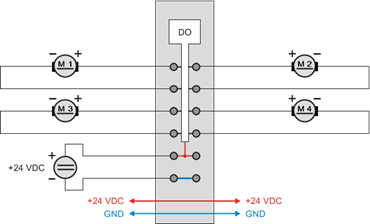

全桥输出

                                  PLC-X20系列_数字输出模块_7.X20DO8323,8331,8332,8332-1_1.产品简介_X20DO8323_files_image008

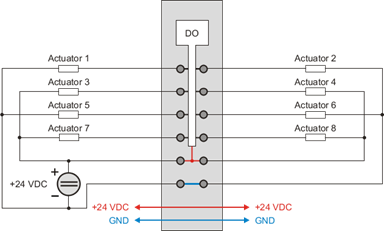

用作高端或低端
