X20ATC402

该模块配备 6 个输入，用于 J、K、N、S、B、R、E、C 和 T 热电偶传感器。

该模块还可以配备带有集成 PT1000 温度传感器的 X20TB1E 热电偶接线端子。这使得可以实现最佳的终端温度补偿。

•6 个热电偶通道

•对于传感器类型 J、K、N、S、B、R、E、C、T，原始值测量

•集成终端温度补偿

•2x PT1000 传感器集成在终端中 (X20TB1E)

•可连接2x外部PT1000传感器（X20TB1F）

•可配置的过滤时间

•NetTime 时间戳：测量时刻

测量的 NetTime 时间戳

对于许多应用而言，不仅测量值很重要，而且测量的准确时间也很重要。该模块为此配备了 NetTime 时间戳功能，可为记录的位置和触发时间提供时间戳，精度为微秒。

时间戳功能基于同步计时器。如果发生时间戳事件，模块会立即保存当前的 NetTime。在将相应数据（包括该精确时间）传输到 CPU 后，CPU 可以在必要时使用其自己的 NetTime（或系统时间）评估数据。

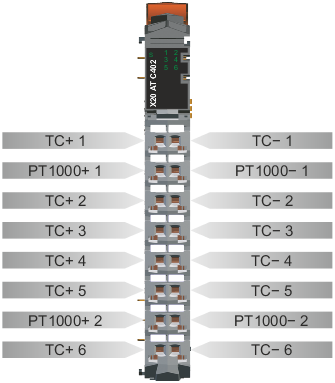

接口图示

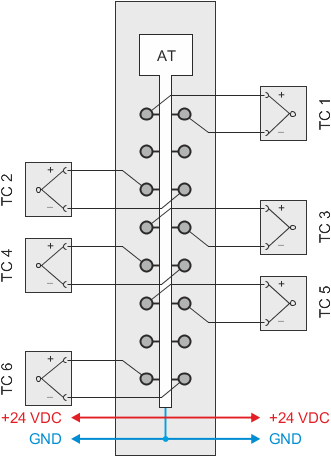

内部温度补偿

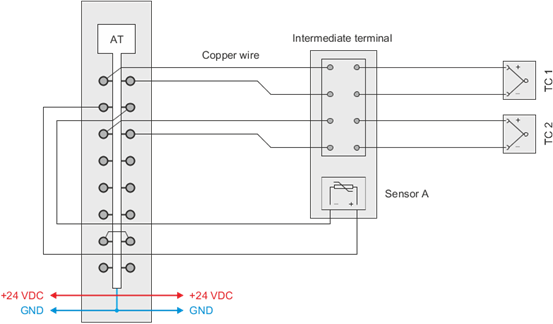

远程温度补偿

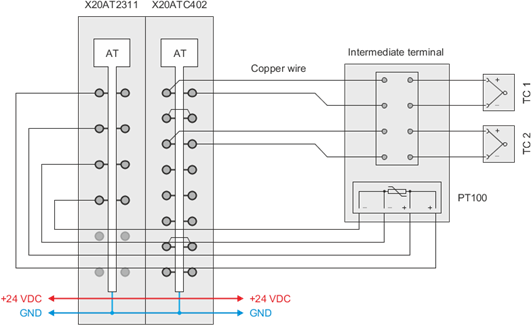

外部温度补偿
