图例

LED

颜色

状态

描述

MS1)

绿色的

关闭

X2X 停止

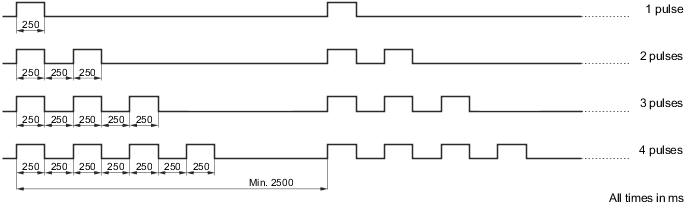

3 个脉冲

初始化 X2X 网络

常亮2 )

正常运行，X2X 激活

红色的

1 个脉冲

自启动以来缺少一个或多个模块

2 个脉冲

缺少已激活的 I/O 模块

3 个脉冲

至少 1 个 I/O 模块与配置不匹配

4 个脉冲

看门狗定时器超时

常亮

闪存中的配置文件损坏或硬件故障

CS 1)

绿色的

关闭

没有活动的 OPC UA 会话

1 个脉冲

等待 DHCP 服务器3)

2 个脉冲

等待时间同步3)

常亮

至少有 1 个连接处于活动状态。

红色的

1 个脉冲

等待 DHCP 服务器3)

2 个脉冲

等待时间同步3)

3 个脉冲

错误模式 OutputKeepAlive处于活动状态。

常亮

IP 地址冲突。另一个网络站使用相同的 IP 地址。

L/A IFx

绿色的

关闭

表示不存在物理以太网连接

闪烁

相应 LED 指示的 RJ45 接口（IF1、IF2）上发生的以太网活动

常亮

表示已建立连接（链接），但没有进行通信

1)

该 LED 为绿色/红色双 LED。

2)

红色 LED 可以叠加在绿色 LED 上，从而产生混合颜色。

3)

等待时间由搜索或同步的前 10 秒内的绿色脉冲指示；随后出现红色脉冲。
