图例

LED

颜色

状态

描述

S/E 1)

绿色的

关闭

没有电源或模式 NOT_ACTIVE。

受控节点 (CN) 要么没有供电，要么处于 NOT_ACTIVE 状态。重启后CN 在此状态下等待约5 秒。无法与 CN 通信。如果在这5 秒内没有检测到 POWERLINK 通信，则 CN 进入状态 BASIC_ETHERNET（闪烁）。

但是，如果在此时间到期之前检测到 POWERLINK 通信，则 CN 立即进入状态 PRE_OPERATIONAL_1。

频闪

模式 BASIC_ETHERNET。

CN 未检测到任何 POWERLINK 通信。在此状态下，可以直接与 CN 通信（例如与 UDP、IP 等）。

如果在此状态下检测到通信 POWERLINK，则 CN 切换到 PRE_OPERATIONAL_1。

单闪

模式 PRE_OPERATIONAL_1。

在 POWERLINK V1 管理器上运行时，CN 直接切换到 PRE_OPERATIONAL_2。

当在 POWERLINK V2 管理器上运行时，CN 等待直到收到 SoC 帧，然后切换到 PRE_OPERATIONAL_2 状态。

双闪

模式 PRE_OPERATIONAL_2。

CN 通常由该状态下的管理器配置。然后通过命令 (POWERLINK V2) 或通过在输出数据 (POWERLINK V1) 中设置“数据有效”标志将其切换到状态 READY_TO_OPERATE。

三闪

模式 READY_TO_OPERATE。

在网络 POWERLINK V1 中，一旦输入数据出现，CN 就会自动切换到 OPERATIONAL。

在 POWERLINK V2 网络中，管理器通过发出命令切换到 OPERATIONAL 状态。

常亮

操作模式。

PDO 映射处于活动状态并评估循环数据。

闪烁

模式已停止。

没有输出输出数据，也没有提供输入数据。只有在经理发出适当的命令后才能切换到或离开此状态。

红色的

常亮

受控节点 (CN) 处于错误状态（以太网帧失败、网络上的冲突次数增加等）。

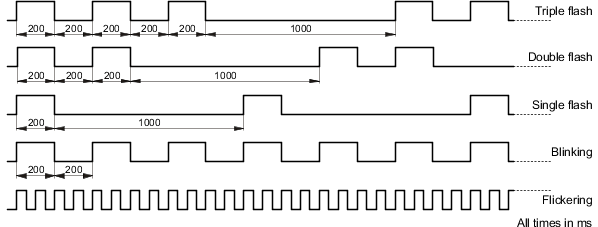

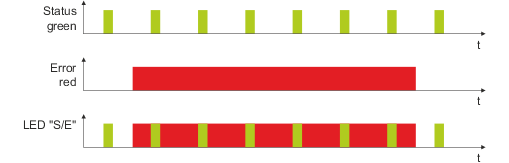

如果在以下状态下发生错误，则绿色 LED 会在红色 LED 上闪烁：

•PRE_OPERATIONAL_1

•PRE_OPERATIONAL_2

•READY_TO_OPERATE

笔记：

•设备开机后会立即显示几个红色闪烁信号。然而，这不是错误。

•对于已配置物理节点编号为 0但尚未通过动态节点分配 (DNA) 分配节点编号的 CN，LED 亮红色。

L/A IFx

绿色的

常亮

与远程站的链接已建立。

闪烁

与远程站的链接已建立，并且总线上正在发生以太网活动。

1)

状态/错误 LED“S/E”是绿色/红色双 LED。
