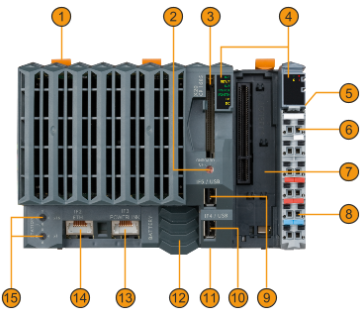

X20CP168x(X)
顶帽导轨插销 |
2 |
选择应用存储器 |
|
3 |
CompactFlash 插槽 |
4 |
LED 状态指示灯 |
5 |
IF6 - X2X 链接 |
6 |
IF1 - RS232 |
7 |
接口模块插槽 |
8 |
用于控制器和 I/O 电源、RS232 连接的接线板 |
9 |
IF5 - USB |
10 |
IF4 - USB |
11 |
重置按钮 |
12 |
电池盒 |
13 |
if3 - 电源连接 |
14 |
IF2 - 以太网 |
15 |
以太网站地址 |
- |
- |

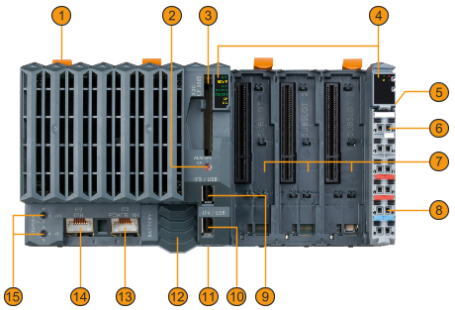

X20CP368x(X)
顶帽导轨闩锁 |
2 |
选择应用存储器 |
|
3 |
CompactFlash 插槽 |
4 |
LED 状态指示灯 |
5 |
IF6 - X2X 链接 |
6 |
IF1 - RS232 |
7 |
接口模块插槽 |
8 |
用于控制器和 I/O 电源、RS232 连接的接线板 |
9 |
IF5 - USB |
10 |
IF4 - USB |
11 |
重置按钮 |
12 |
电池盒 |
13 |
if3 - 电源连接 |
14 |
IF2 - 以太网 |
15 |
以太网站地址 |
- |
- |
