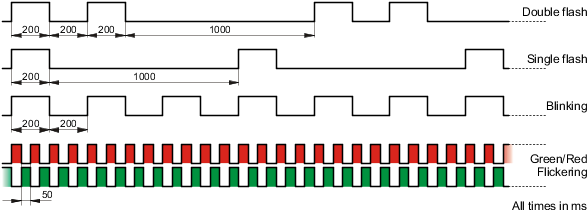

图例

LED

颜色

状态

描述

STATUS1)

绿色的

关闭

无电源

闪烁

手术前模式

常亮

运行模式

红色的

常亮

CAN 连接报告 BusOff 状态

绿色/红色

频闪

正在进行传输率检测

绿闪/

红单闪

操作前模式；CAN 连接报告：达到警告限制

绿灯常亮/红灯单闪

运行模式；CAN 连接报告：达到警告限制

TxD

黄色的

关闭

总线控制器未通过 CAN I/O 现场总线传输任何数据

常亮

总线控制器通过 CAN I/O 现场总线传输数据

TERM

黄色的

关闭

总线控制器中集成的终端电阻关闭

常亮

总线控制器中集成的终端电阻开启

1)

“状态”LED 是绿色/红色双 LED。
